Rhino / graduaatiosormus osa 1
- snap
- right view
- ympyrä origosta, säde 10 mm
- front view
- Arc: 3., (-1,0,-10)(-9,0,10)(-1,0,10)
- perspective view
- curve tools 10 (curve from 2 views)., ympyrä+kaari
- poista alkuperäiset ympyrä+kaari
- transform: 6(mirror)., peilaa kurvi y-akselin suhteen
- osnap: end, point, mid, int, tan, quad ja knot
- oikea klikkaus, viewport ikoni yläpalkissa
- ellipse:2(ellipse:diameter)., yhdistä ylimmät end pointit top-ikkunassa
- tarkista perspective-ikkunassa, että ellipsi piirtyy x/y -tasossa
- pienempi säde: 5mm
- top view
- arc:2(arc:start, end, point on arc)., yhdistä kurvien näytössä alimmat quadit tai endit 1 mm:n levyisellä kaarella
- tarkista, että kurvi piirtyy x/y -tasossa
- front view
- klikkaa snap oikealla, settings, aseta snap spacing 0.5
- arc:2(arc:start, end, point on arc)., yhdistä kurvien näytössä alimmat quadit tai endit 0.5 mm:n levyisellä kaarella
- top view
- trim (ctrl+t)
- valitse kaikki (ctrl+a)
- klikkaa kurveja x-akselin yläpuolella
- perspective view
- arc:2(arc:start, end, point on arc)., yhdistä alkuperäisien kaarien väliin piirrettyjen kaarien keskikohdat (quad tai mid) järjestyksessä ylin, alin ja keskimmäinen
- surface: 7(surface from network of curves)., valitse kaikki, enter, enter
- poista kurvit
- transform: 6(mirror)., peilaa pinta x-akselin suhteen
- valitse kaikki (ctrl+a)
- yhdistä (ctrl+j)
- curve from object: 3(duplicate edge).,
- valitse "sormireiän" molemmat vierekkäiset reunat, enter
- yhdistä (ctrl+j)
- front view
- curve tools: 6(offset curve). 1 mm klikkaus sisäpuolelle
- perspective view
- polyline, yhdistä kurvien ylimmät keskikohdat
- surface: 10. (sweep 2 rails), klikkaa isosta kurveja tekojärjestyksessä, enter, enter
- poista kurvit
- transform: 6(mirror)., peilaa viimeksi valmistunut pinta y-akselin suhteen
- valitse kaikki (ctrl+a)
- yhdistä (ctrl+j)
- surface: 6(loft)., valitse "sormireikien" sisäreunat, enter, enter
- valitse kaikki (ctrl+a)
- yhdistä (ctrl+j)
- solid tools: 6(cap planar holes)., klikkaa sormusta, enter
- tallenna
- osa 1 päättyy tähän
 |

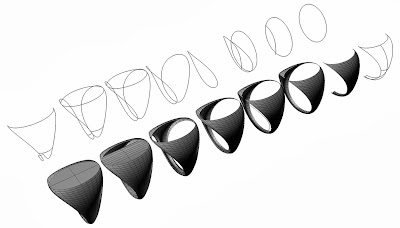

| klikkaa kuva isommaksi |
